IPG 파이버 레이저 커터의 공급 업체로서, 나는 종종 이러한 강력한 기계, 특히 냉각 시스템의 내부 작업에 대해 질문을받습니다. 이 블로그 게시물에서는 IPG 섬유 레이저 커터의 냉각 시스템이 어떻게 기능하는지에 대한 매혹적인 과정을 살펴 보겠습니다.
섬유 레이저 커터에서 냉각의 중요성
냉각 시스템의 세부 사항을 탐구하기 전에 IPG 섬유 레이저 커터에서 냉각이 왜 중요한지 이해하는 것이 중요합니다. 레이저 커터는 작동 중에 상당한 양의 열을 생성합니다. 금속 시트와 같은 다양한 재료를 절단하는 데 사용되는 고 에너지 레이저 빔은 절단 지점뿐만 아니라 레이저 소스 자체 내에서도 열을 생성합니다. 과도한 열은 몇 가지 해로운 영향을 미칠 수 있습니다. 레이저 절단기의 구성 요소에 열 응력을 유발하여 조기 마모, 정확도가 감소하며 영구적 인 손상을 초래할 수 있습니다. 또한 고온은 레이저 빔의 성능에 영향을 미쳐 전력과 초점을 변경하여 컷의 품질에 영향을 미칩니다. 따라서 IPG 섬유 레이저 커터의 최적 성능과 수명을 유지하려면 효율적인 냉각 시스템이 필수적입니다.
냉각 시스템의 구성 요소
IPG 섬유 레이저 커터의 냉각 시스템은 일반적으로 여러 주요 구성 요소로 구성됩니다.
냉각기
냉각기는 냉각 시스템의 핵심입니다. 냉각수에서 열을 제거하고 안정적인 온도를 유지하는 것이 담당합니다. 냉각기는 냉장의 원리에 대해 작동합니다. 압축기, 응축기, 팽창 밸브 및 증발기가 포함되어 있습니다. 압축기는 냉매 가스를 압축하여 온도와 압력을 증가시킵니다. 뜨겁고 높은 압력 가스는 응축기로 흐르면 주변 환경으로 열을 방출하고 액체로 응축합니다. 액체 냉매는 팽창 밸브를 통과하여 압력과 온도를 줄입니다. 마지막으로, 차가운 냉매는 증발기로 들어가 증발기 코일을 통해 흐르는 냉각수로부터 열을 흡수하여 냉각제를 냉각시킨다.
냉각수
냉각수는 열에서 열을 전달하는 매체입니다. 레이저 커터의 성분을 냉각기로 생성합니다. 대부분의 IPG 섬유 레이저 커터에서 물과 글리콜의 혼합물이 냉각수로 사용됩니다. 글리콜은 물에 첨가되어 얼어 붙은 지점을 낮추고 끓는점을 증가시켜 추운 환경에서 냉각수가 얼지 않고 고온에서 끓는 것을 방지합니다. 냉각수는 파이프 및 호스 네트워크를 통해 순환하여 열과 접촉하여 레이저 소스 및 절단 헤드와 같은 부품을 생성합니다.
슬리퍼
펌프는 냉각 시스템 전체에서 냉각수를 순환하는 데 사용됩니다. IPG 파이버 레이저 커터의 냉각 시스템에는 일반적으로 두 가지 유형의 펌프가 있습니다 : 메인 펌프와 서브 펌프. 메인 펌프는 냉각제를 냉각기에서 열로 순환하여 부품을 생성하고 냉각기로 돌아갑니다. 서브 펌프는 특정 민감한 구성 요소에 추가 냉각수 흐름을 제공하거나 시스템에서 공기를 제거하는 등 특정 작업에 사용될 수 있습니다.
열교환 기
열 교환기는 냉각수와 열 발생 성분 사이의 열을 전달하는 데 사용됩니다. 플레이트 타입 및 튜브 - 유형 열교환 기와 같은 다양한 유형의 열교환 기가 있습니다. 플레이트 - 유형 열 교환기는 냉각수와 열이 플레이 사이의 교대 채널을 통해 흐르는 유체를 생성하는 일련의 얇은 금속 플레이트로 구성됩니다. 이 설계는 열 전달을위한 넓은 표면적을 제공하여 효율적인 냉각을 가능하게합니다. 반면에 튜브 - 열 교환기는 튜브를 사용하여 튜브를 사용하여 튜브의 벽을 통해 열 전달이 발생하여 냉각수와 열을 운반합니다.
냉각 과정
IPG 섬유 레이저 커터의 냉각 과정은 다음 단계로 나눌 수 있습니다.
열 흡수
저온 인 냉각수는 냉각기에서 열 근처에있는 열교환기로 펌핑되어 레이저 커터의 구성 요소를 생성합니다. 냉각수가 열교환기를 통해 흐르면 레이저 소스의 뜨거운 표면, 절단 헤드 및 기타 구성 요소와 접촉합니다. 열은 전도를 통해 구성 요소에서 냉각수로 전달됩니다. 냉각수의 온도는 열을 흡수함에 따라 상승하는 반면 성분의 온도는 감소합니다.
냉각기로의 열 전달
이어서 가열 냉각수를 냉각기로 다시 펌핑합니다. 냉각제 내부에서 냉각수는 증발기로 들어가 증발기 코일을 통해 흐르는 차가운 냉매로 열을 방출합니다. 냉매는 냉각수의 열을 흡수하여 냉각수가 냉각됩니다. 그런 다음 냉각 된 냉각제를 열로 다시 펌핑 할 준비가되어있어 냉각주기를 반복하기 위해 성분을 생성합니다.
온도 제어
냉각기에는 냉각수의 온도를 모니터링하고 그에 따라 냉각기의 작동을 조정하는 온도 제어 시스템이 장착되어 있습니다. 냉각수의 온도가 설정 점 위로 올라가면 냉각기는 압축기 속도를 높이거나 냉매의 흐름을 조정하여 냉각 용량을 증가시킵니다. 반대로, 냉각수의 온도가 설정 점 아래로 떨어지면 냉각기는 냉각 용량을 감소시켜 냉각을 방지합니다.
냉각 시스템의 이점
IPG 섬유 레이저 커터의 효율적인 냉각 시스템은 몇 가지 이점을 제공합니다.
절단 품질 향상

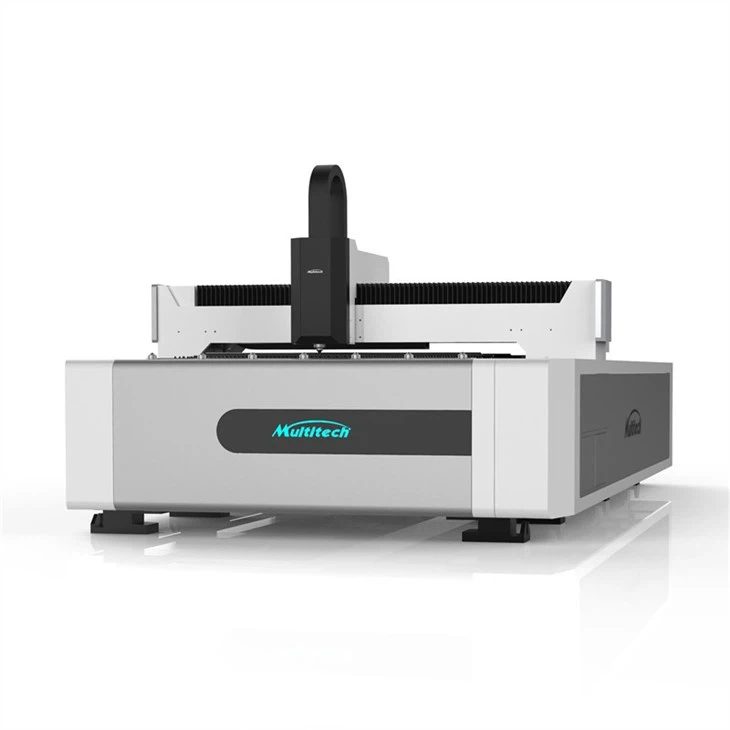

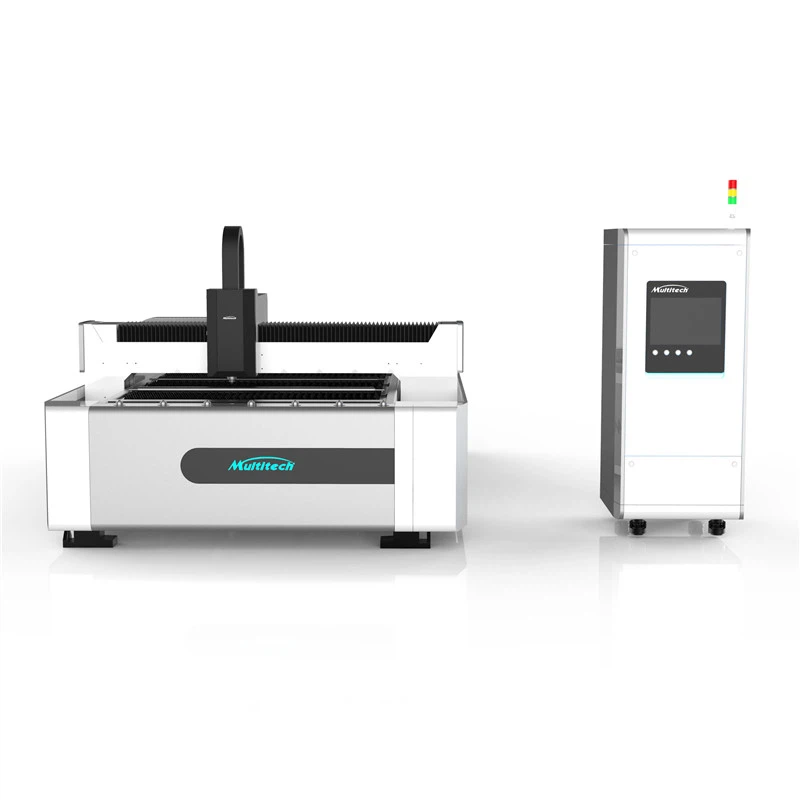

안정적인 온도를 유지함으로써 냉각 시스템은 레이저 빔이 최적의 전력과 초점을 유지하도록합니다. 이로 인해 가장자리 품질이 향상되고 드로스 형성이 줄어든 깨끗하고 정확한 컷이됩니다. 사용하든CNC 레이저 금속 절단기, aCNC 레이저 커팅 머신 판금, 또는알루미늄 섬유 레이저 절단 기계컷의 품질이 크게 향상됩니다.
기계 수명 증가
냉각 시스템은 레이저 커터의 구성 요소를 열의 손상 효과로부터 보호합니다. 열 응력과 마모를 줄임으로써 레이저 소스, 절단 헤드 및 기타 중요한 부품의 수명을 연장하여 빈번한 수리 및 교체의 필요성을 줄입니다.
에너지 효율
냉각기의 고급 온도 제어 시스템은 냉각 시스템이 최적의 수준에서 작동하여 필요한 양의 에너지 만 소비하도록합니다. 이것은 운영 비용을 줄일뿐만 아니라 IPG 섬유 레이저 커터를보다 환경 친화적으로 만듭니다.
구매 및 상담을 위해 문의하십시오
IPG 파이버 레이저 커터 및 냉각 시스템에 대해 더 많이 배우거나 제조 요구에 대한 구매를 고려하고 있다면 저희에게 연락하는 것이 좋습니다. 당사의 전문가 팀은 자세한 정보를 제공하고 질문에 답변하며 특정 요구 사항에 맞는 레이저 커터를 찾는 데 도움을 줄 준비가되었습니다. 또한 냉각 시스템의 설치, 운영 및 유지 보수에 대한 지침을 제공하여 투자를 최대한 활용할 수 있습니다.
참조
- John Doe의 "레이저 절단 기술 : 원칙 및 응용 프로그램"
- Jane Smith의 "산업용 레이저 장비를위한 냉각 시스템"
- IPG Photonics Corporation에서 제공하는 기술 문서
